StarFish側掃聲納用于目標檢測。StarFish 990F是基于流行且經過驗證的450F設計，水平波束寬度為0.3°。
StarFish 990F在每個通道上具有探測35米距離的能力（總覆蓋范圍為70米），是港口，學術研究，河流和運河等內陸水道的測量的理想工具。
先進的設計
緊湊的流體動力學，全身三翅片設計提高了聲納在被拖曳時的穩定性，從而有助于提高其圖像質量。可以在現場更換或更換電纜。還可提供額外的電纜長度，以幫助您選擇適合您需求的解決方案。
StarFish 990F設計為“即插即用”，通過USB連接與Windows PC或筆記本電腦連接，配有軟件，可以捕獲和記錄海底下面的實時圖像。
緊湊，堅固和便攜
StarFish 990F聲納的長度不到15英寸，足夠小，可以放在你的帆布背包中運輸。990F牽引系統重量輕，可以手動快速部署，無需固定安裝，便于從任何船只上運輸和操作。StarFish Peli Case為運輸和存儲StarFish系統提供了堅固耐用的防水方法。

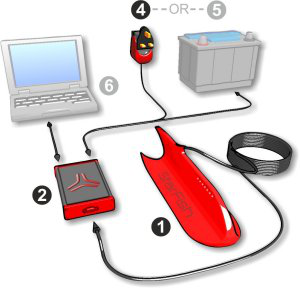

系統設置
通過USB連接電源和任何基于Windows的PC或筆記本電腦，使用StarFish Scanline軟件顯示，記錄和回放數字聲納圖像。
1. 990F側掃聲納“拖魚”傳感器
2. Starfish 990 Top Box（包括USB和電源線）
3. 20米電纜
4. AC電源適配器（支持110V和240V）
5. 直流電源9V-28V（即電池）
6. PC或筆記本電腦
特征
0.3°波束寬度，適用于高清晰度；
便于攜帶 - 適合您的帆布背包；
通過簡單直觀的軟件即可在任何PC上即插即用；
高可見度紅色，有助于定位和跟蹤。
StarFish GPS接受器
StarFish PeliTM運輸箱
產品規格
StarFish 990F Towed Sidescan傳感器
外形尺寸 | ||
長度 | 378毫米（14.9英寸） | |
寬度 | 110毫米（4.3“） | |
高度 | 97毫米（3.8英寸） |
重量 | |
在空氣中 | 2.0千克（4.4磅） |
在水里 | 1.0千克（2.2磅） |
耐壓 | 50米（164英尺） |
頻率 | 1000kHz |
工作范圍 | 每個通道1米至35米，最大覆蓋范圍為70米 |
操作模式 | CHIRP脈沖壓縮 |
脈沖長度 | 100us典型 |
電纜 | |
長度 | 20米（65英尺） |
最小彎曲半徑 | 30毫米（1.2英寸） |
材質 | Kevlar加固件 |
傳感器 | |
材質 | 增強紅色聚氨酯橡膠 |
垂直光束寬度 | 60° |
水平光束寬度 | 0.3° |
StarFish 990
外形尺寸 | ||
長度 | 166毫米（6.5英寸） | |
寬度 | 106毫米（4.2英寸） | |
高度 | 34毫米（1.3英寸） |
重量 | |
在空氣中 | 0.4千克 |
工作電壓 | 9-28V DC |
耗電量 | 2.5W |
接口 | |
功率 | 2.1毫米 |
數據 | USB 2.0 B型連接器 |
溫度范圍 | -5°C至+ 40°C |
IP范圍 | IP50 |
StarFish 20米牽引電纜
零件號BP00235
牽引電纜 | |
長度 | 20米（65.6噸） |
最大承受拉力 | > 150公斤（330.7磅） |
材質 | 黑色聚氨酯 |
外形尺寸 | |
長度 | 約70毫米（2.7英寸） |
寬度 | 約50毫米（2.0英寸） |
高度 | 約35毫米（1.4英寸） |
主要輸入 | 90-264V AC，47-63Hz |
直流輸出 | 12V穩壓 |
工作溫度 | 0°C至+ 40°C |
貯存溫度 | -20°C至+ 85°C |
